太阳能光伏发电系统实训装置QY-T03
阅读量:188 次
发布时间:2019-02-28

本文共 941 字,大约阅读时间需要 3 分钟。

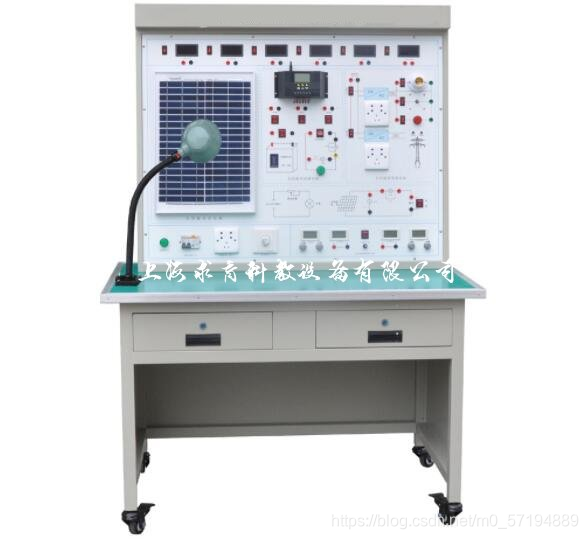

太阳能光伏发电系统实训装置

一、技术参数
1.太阳能电池组具体参数如下:
峰值功率:30W
最大功率电压:17.5V
最大功率电流:1.95A
开路电压:22V
短路电流:2.2A
安装尺寸:62255018mm
2.太阳能控制器具体功能如下
使用单片机和专用软件,实现智能控制,自动识别24V系统。
采用串联式PWM充电控制方式,使充电回路的电压损失较原二极管充电方式降低一半,充电效率较非PWM高3-6%;过放恢复的提升充电,正常的直充,浮充自动控制方式有利于提高蓄电池寿命。
多种保护功能,包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护,具有自动恢的输出过流保护功能,输出短路保护功能。
具有丰富的工作模式,如光控,光控+延时,通用控制等模式。
浮充电温度补偿功能。
使用了数字LED显示及设置,一键式操作即可完成所有设置,方便直观。
3.蓄电池:一般为铅酸电池,具有如下特点:
自放电率低
使用寿命长
深放电能力强
充电效率高 工作温度范围宽
4.离网逆变器:正弦波逆变器,具体功能参数如下:
纯正弦波输出(失真率<4%)
输入输出完全隔离设计
能快速并行启动电容、电感负载
三色指示灯显示,输入电压,输出电压,负载水准和故障情形
负载控制风扇冷却
过压/欠压/短路/过载/超温保护
5.负载:
直流负载包括:LED灯,风机等;
交流负载包括:节能灯和交流电机等。
6.并网逆变器:
并网逆变器具有DC-DC和DC-AC两级能量变换的结构。DC-DC变换环节调整光伏阵列的工作点使其跟踪最大功率点;DC-AC逆变环节主要使输出电流与电网电压同相位,同时获得单位功率因数。
7.监测仪表:
完成实验时数据的读取,可监测太阳能电池组的电压和电流;并网逆变器输出的电压和电流;离网逆变器输出的电压和电流。
二、实验项目:
1、 太阳能光伏板能量转换实验
2、 环境对光伏转换影响实验
3、 太阳能电池光伏系统直接负载特性实验
4、 太阳能控制器工作原理实验
5、 接反保护实验
6、 太阳能控制器对蓄电池的过充保护实验
7、 太阳能控制器对蓄电池的过放保护实验
8、 夜间防反充实验
9、 离网型逆变器工作原理实验
10、 独立光伏发电实验
11、 并网型逆变器工作原理实验
12、 光伏并网实验
